기술적 요구 :
1. 생성물 파라미터 :
자동차 정격 전력 : 250 KW ;
최대 원동력 : 360 KW ;
자동차 정격 토크 : 600N.m ;
자동차 최대 토크 : 2500N.m
최대 모터 회전 속도 : 3500 rpm ;
자동차 정격 속도 : 1492 rpm ;
전송율 : 8.507/4.943/2.994/1.876/I.2I6/1
시프트 메카니즘 : AMT 공기 다이렉트 시프트 장치 ;
파워 테이크 오프 : 모델 QH50, 전체 출력 속도비 : 1.67, 출력 토크 50ON.m
2. 모터 냉각 방법은 물 냉각이고, 수류가 35-40L/min 이고, 물 유입구 온도가 있습니다
≤65C ;
|
상세 정보 |
|||
| 이름: | 트럭을 위한 브로겐 25t 피음스엠 전기 동력전달계통 교류 전동기 120 kw 185 kw Ev 변환 키트 | 주요 단어: | 트럭 전동 장치, 트럭 전력 열차, 트럭 모터, 트럭 |
|---|---|---|---|
| 타입: | 동기 전동기 | 전압: | 400V-750V |
| 냉각: | 이워터 냉각 | 정격 토크: | 600N.m |
| 하이 라이트: | 브로겐 25t 피음스엠 전기 자동차 변환 키트,TBC 전기 자동차 변환 키트,ev 변환은 120 kw 185 kw를 장비를 답니다 |
||
제품 설명
트럭을 위한 브로겐 25t 피음스엠 전기 동력전달계통 교류 전동기 120 kw 185 kw Ev 변환 키트
트럭 전동 장치, 트럭 전력 열차, 트럭 모터, 트럭
개관
빠른 세부 사항

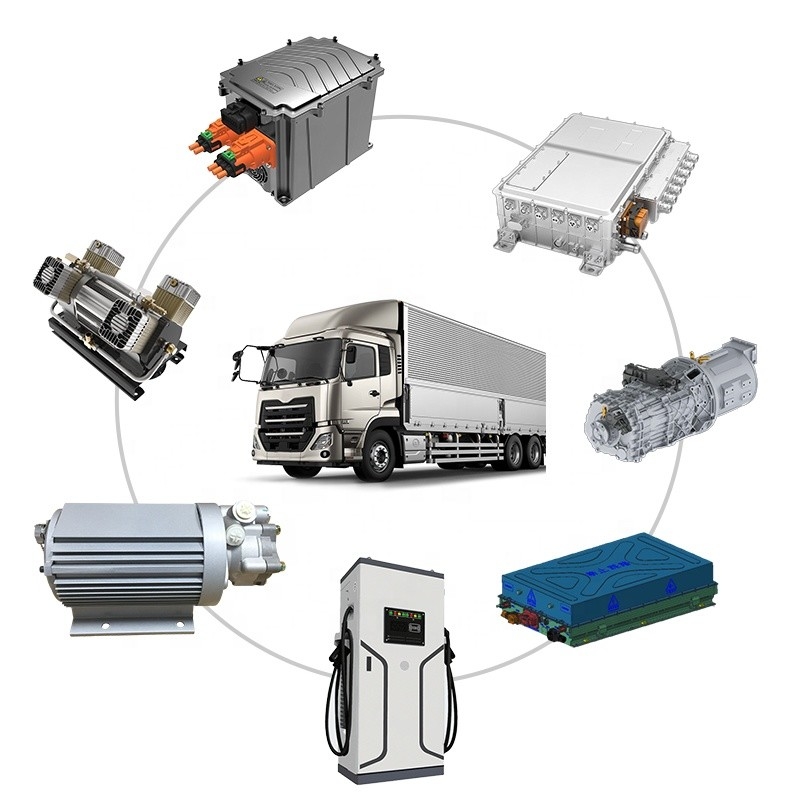

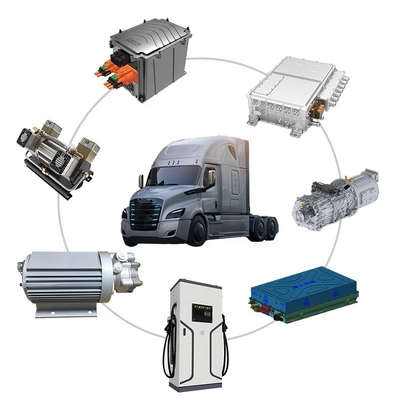

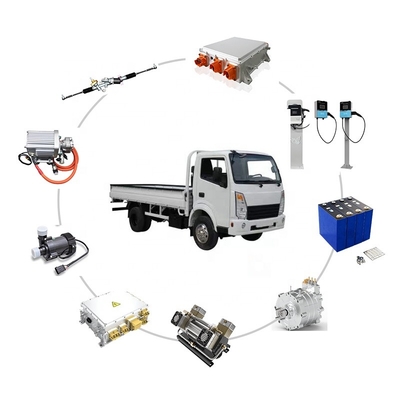

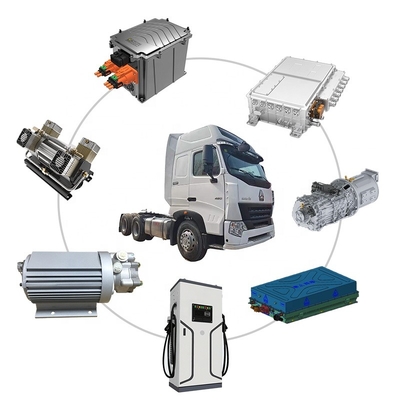

트럭을 위한 브로겐 25T PMSM 전기 동력전달계통 교류 전동기 120KW 185Kw ev 변환 키트
트럭을 위한 변환 키트
EV 변환 키트
1. 전기구동시스템
2. 배터리
3. 전기 파워 스티어링 펌프
4. 에어 브레이크 압축기
5. 보조 드라이브 제어기
6. 공기 조절 압축기
7. 전기 구동 냉각 시스템
8. 배터리 온도 조절 장치
전기구동시스템
모터
모터 제어 장치
1. 제어기 내전압 시험 : 2500AC 누설 전류 ≤10 마 ; 동등한 3540DC 누설 전류 ≤1mA
2. 표가 없는 치수 허용차는 GB/T 1804-c에 따라 구현될 것입니다 ;
3. 표가 없는 모양과 위치 허용 오차는 GB/T 1184-k에 따라 구현될 것입니다 ;
4. 수로 양 : 0.29L ; 내수성 : 수온 25, 흐름 속도 20L/min, 내수성 55kPa ;
5. 냉각 방식 : 액체 냉각 ; 냉각 요구 사항 :
2. 표가 없는 치수 허용차는 GB/T 1804-c에 따라 구현될 것입니다 ;
3. 표가 없는 모양과 위치 허용 오차는 GB/T 1184-k에 따라 구현될 것입니다 ;
4. 수로 양 : 0.29L ; 내수성 : 수온 25, 흐름 속도 20L/min, 내수성 55kPa ;
5. 냉각 방식 : 액체 냉각 ; 냉각 요구 사항 :
BMS와 건전지 팩
타이틀은 여기에서 갑니다.
1.전기적 박스의 정격용량 :228Ah, 정격 에네르기 :35.24 킬로와트시, 공칭 전압 154.56V 2.표가 없는 치수 허용치는 언급합니다
GB/T 1804-V 3.어떤 기술적 요구도 상세화되지 않으면, 세부 협정을 언급하세요
4.전기 박스의 보호 그레이드 : IP68
5.문패 시스템의 바코드 상자 번호를 위해 세부 협정을 언급하세요
6.기록은 버블 없이 바르게 붙여집니다
7.박스의 표면을 깨끗하고 그렇게 하기 위해 노출 없이 건조 장소에서 저장된 채로 유지하세요
햇빛과 물
8.박스의 잠금 토크는 805N.M입니다
GB/T 1804-V 3.어떤 기술적 요구도 상세화되지 않으면, 세부 협정을 언급하세요
4.전기 박스의 보호 그레이드 : IP68
5.문패 시스템의 바코드 상자 번호를 위해 세부 협정을 언급하세요
6.기록은 버블 없이 바르게 붙여집니다
7.박스의 표면을 깨끗하고 그렇게 하기 위해 노출 없이 건조 장소에서 저장된 채로 유지하세요
햇빛과 물
8.박스의 잠금 토크는 805N.M입니다
보조 드라이브 제품
1. 전기 파워 스티어링 펌프
매개 변수
평가된 Power4 KW
최대 Power10.75 KW
평가된 VoltageAC380V
역기전역 (정격 속도) 275V / 크르프텀
평가된 Current7.5A
최대 current15A
평가된 torque19 N.m
최대 torque38 N.m
평가된 Speed1500r/min
/ 분 speed1200 Ｒ로 일하기
통제된 flow18±2L/min
frequency80 Hz로 일하기
최대 Power10.75 KW
평가된 VoltageAC380V
역기전역 (정격 속도) 275V / 크르프텀
평가된 Current7.5A
최대 current15A
평가된 torque19 N.m
최대 torque38 N.m
평가된 Speed1500r/min
/ 분 speed1200 Ｒ로 일하기
통제된 flow18±2L/min
frequency80 Hz로 일하기
2. 에어 브레이크 압축기
매개 변수
평가된 exhaust380L/min
자동차 Power4KW
평가된 배출 pressure1Mpa
Weight65Kg
배출 pressure1.2Mpa
작동 온도 - 40C~ +60C
Dimensions560x335x370 밀리미터
보호 classIP67
자동차 Power4KW
평가된 배출 pressure1Mpa
Weight65Kg
배출 pressure1.2Mpa
작동 온도 - 40C~ +60C
Dimensions560x335x370 밀리미터
보호 classIP67
3. 제어기에서 1명 3
매개 변수
DCAC 에어 브레이크 컴프레서d액 조향 펌프
DCDC 12/24V
4. 전기 구동 냉각 시스템
매개 변수
일렉트로닉워터 펌프
냉각 장치 + 전자적 Fan 어셈블리
5.배터리 온도 조절 장치
매개 변수
6. 공기 콘디션링 압축기
타이틀은 여기에서 갑니다.
매개 변수
치환 34.0 입방 센티미터 / 목사
오일은 140 입방 센티미터에게 1000rpm을 청구합니다~
순수한 체중 6.4 Kg
오일은 140 입방 센티미터에게 1000rpm을 청구합니다~
속도 범위 6000rpm
릴리프압 4.0 MPa(G)
보호 그레이드 IP 67
치환 34.0 입방 센티미터 / 목사
오일은 140 입방 센티미터에게 1000rpm을 청구합니다~
순수한 체중 6.4 Kg
오일은 140 입방 센티미터에게 1000rpm을 청구합니다~
속도 범위 6000rpm
릴리프압 4.0 MPa(G)
보호 그레이드 IP 67
7. 배선 하네스
8. DC 충전소
CCS1/CCS2와 60/75/120/160/300KW DC 충전기
구내 평가 IP54
작동 온도 -20C~50C높이 <2000m> 상대 습도 0~95% (비결노 상태)
설치 모드 고정 설치
MTBF ≥8760h
입력 전압 380±15%V
입력전류 <100a> 입력 주파수 50/60Hz
전부하 역율 >0.99
출력 전압 레인지 DC 200~750V
정전력 모드 DC 400~750V의 출력 전압 레인지
출력 전류 범위 5~150A
물결형 계수 ≤±0.5%
